Kích U console (u kích xà gồ, chống chuyền, dầm u console)

Kích U console, U chống chuyền là gì? Ứng dụng và bảng giá mới nhất

Trong thi công cốp pha và giàn giáo, kích U console còn được gọi là U kích chống chuyền hoặc chống chuyền console. Đây là phụ kiện dùng để đỡ dầm, đỡ sàn, chuyển tải tại các vị trí mép sàn, ban công, mái đua hoặc nơi không thể chống thẳng từ nền lên. Nhiều đơn vị cung cấp tại Việt Nam mô tả sản phẩm này là giải pháp hỗ trợ xà gồ, cốp pha và tăng cường chịu lực ở các vị trí yếu hoặc khó bố trí chống đứng.

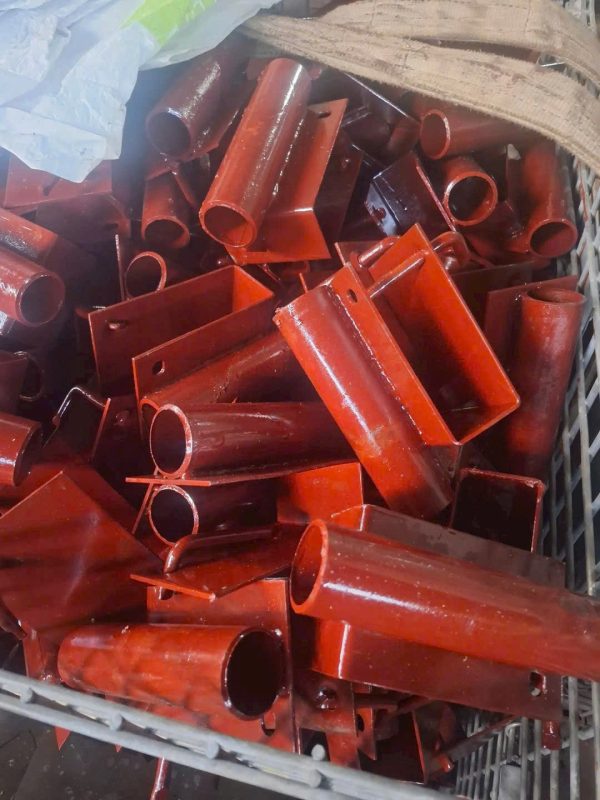

Về cấu tạo, kích U console thường gồm ống thép, bản U, ke tam giác gia cường và chốt khóa. Một số quy cách phổ biến trên thị trường được các nhà cung cấp công bố là ống D48–D49, bản U khoảng 65 x 160 mm, độ dày thép khoảng 4–5 mm, dùng kèm bulong nở hoặc liên kết vào dầm/tường bê tông tùy biện pháp thi công.

Dầm U console là gì ?

Trong lĩnh vực xây dựng và kết cấu, “consol” (hoặc “u console“) là thuật ngữ thường dùng để chỉ một dạng dầm chịu lực được cố định tại một đầu và tự do ở đầu kia.

Dầm thì có dạng thanh ngang được sử dụng phổ biến trong kỹ thuật xây dựng nhà ở, biệt thự… Consol được hiểu như dầm chỉ được cố định một đầu. Để tạo ra các kiến trúc đẹp độc đáo và sự thông thoáng rộng rãi trong nhà

Xem thêm: DẦM CHỮ I- BẢN MÃ | DẦM I

U console | Chống chuyền là gì?

U Console là một kết cấu chịu lực mà một đầu được gắn cố định, trong khi đầu kia hoàn toàn tự do. Điều này có nghĩa là dầm có thể chịu tải trọng và moment ở đầu tự do mà không có sự dịch chuyển ở đầu cố định.

Về cơ bản, U console chính là dùng để hỗ trợ định vị ống thép của kích console cố định trên hộp 50*100 – giúp nhà thầu tối ưu hệ chống.

Là dạng kết cấu cáp thép:

• Một đầu là ống thép sẽ để tự do,
• Còn một đầu có bản mã chữ U dùng để đỡ sắt hộp.

Xem thêm: Bát sắt, bát sắt chữ L – Giá các loại bát sắt hiện nay

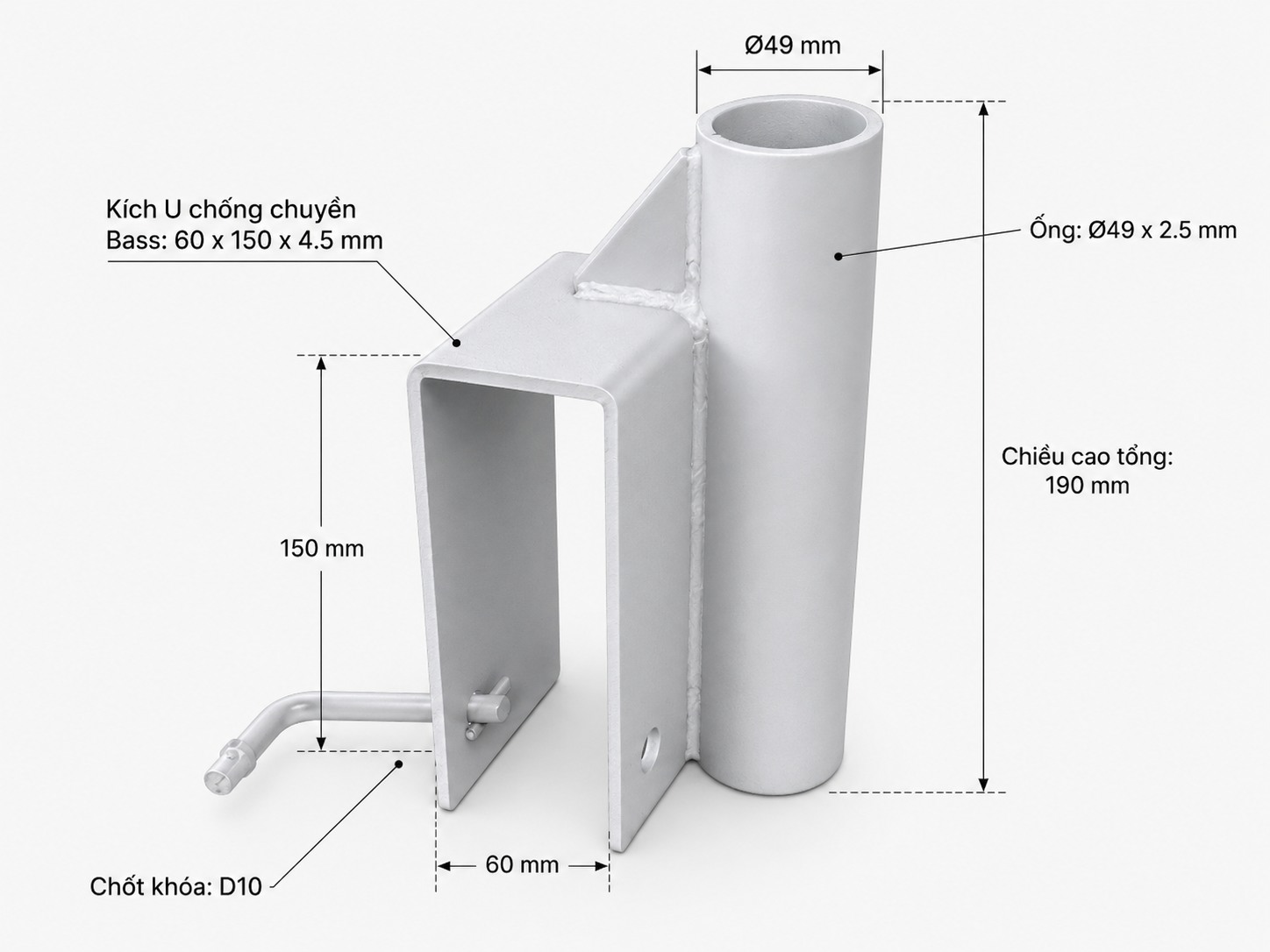

Thông số Kích u consonle

Tùy xưởng gia công, thông số có thể thay đổi theo yêu cầu. Một số mức phổ biến được công bố gồm:

• Ống thép: D48 hoặc D49

• Độ dày ống/thép: khoảng 2.0–3.0 mm

• Bát U: khoảng 65 x 160 mm

• Độ dày bản U: khoảng 4.0–5.0 mm

• Chốt khóa: khoảng D10–D11

• Tay console phổ biến: 300 / 450 / 600 mm, có thể gia công dài hơn theo đơn hàng.

Bảng giá kích U console, U chống chuyền tại TPHCM

Kích U chống chuyền (U console)Ống D49 x 3.0 mm, ke 50 x 50 x 5.0 mm, bát U 65 x 160 x 5 mm, chốt D11 48.000 đ/cái (giá sale từ 46.000 đ)U kích kẹp xà gồ / chống chuyền Loại có chốt và không chốt, thông số tùy loại Liên hệ 0934.066.139 Kích console gia công theo yêu cầu Nhiều quy cách size khác nhau

Xem thêm: Báo giá Chốt Con Sâu Cốp Pha- Giun kẹp cốp pha cập nhậ

Yếu tố ảnh hưởng đến giá u chống chuyền console

Giá kích u console và U chống chuyền thường thay đổi theo:

• Độ dày thép

• Chiều dài tay console

• Kiểu hoàn thiện bề mặt như sơn chống gỉ hoặc mạ kẽm

• Gia công theo bản vẽ riêng

• Số lượng đặt hàng

• Biến động giá thép và chi phí vận chuyển

Một số đơn vị cũng cho biết họ nhận sản xuất theo kích thước riêng, nên giá thực tế có thể chênh đáng kể so với hàng quy cách chuẩn.

Công dụng của U chống chuyền

U console được dùng khá nhiều trong các hạng mục như:

• Đỡ cốp pha mép sàn, ban công, sê nô, mái đua

• Tăng cường vị trí thiếu chống đứng

• Đỡ xà gồ, dầm biên hoặc các khu vực giàn giáo khó vươn tới

• Chuyển tải từ cây chống hoặc hệ giáo sang vị trí cần gia cường

Các mô tả sản phẩm từ nhà cung cấp đều cho thấy đây là phụ kiện quan trọng để giữ ổn định hệ chống, đặc biệt ở các vị trí công xôn hoặc không có điểm tựa trực tiếp từ bên dưới.

Xem thêm: Tại đây bán U console – U Chống Chuyền TPHCM

Ưu điểm cụ thể của u console mà bạn cần biết

Giảm số lượng cột đỡ: Giúp tạo ra không gian mở rộng mà không cần nhiều cột đỡ, tạo tính thẩm mỹ và chức năng tốt hơn.

Tính linh hoạt: Consol có thể được thiết kế và lắp đặt trong nhiều cấu trúc khác nhau, từ công trình dân dụng đến công trình công nghiệp.

Khả năng chịu tải: Dầm consol có khả năng chịu tải tốt, đặc biệt là tải trọng ngang và moment uốn, làm tăng độ bền và độ ổn định của kết cấu.

Tiết kiệm chi phí và thời gian lắp dựng coppha

Thi công nhanh và tiện lợi – tạo không gian thông thoáng.

Áp dụng cho các kết cấu có chiều cao dưới 600 mm. Rất phù hợp với các ô sàn kích thước nhỏ

Ứng dụng của U Console trong xây dựng

Ban công: Một ví dụ điển hình về ứng dụng của u chống chuyền consol là ban công, nơi dầm chịu tải được gắn vào tường của tòa nhà, còn phần ban công tự do nhô ra ngoài.

Mái hiên và mái che: Các kết cấu mái hiên hoặc mái che cũng thường sử dụng dầm consol để tạo ra không gian che phủ mà không cần các cột đỡ.

Cầu và cầu vượt: Trong xây dựng cầu, các dầm consol được sử dụng để xây dựng các phần cầu nhô ra từ các trụ chính.

Hệ thống giàn giáo: U Console được sử dụng để hỗ trợ các cấu trúc giàn giáo, giúp tạo ra các nền tảng làm việc an toàn trên cao mà không cần nhiều điểm đỡ bên dưới.

Các yếu tố cần xem xét khi thiết kế dầm u Console

Chiều dài và độ nhô: Chiều dài của phần nhô ra ảnh hưởng đến tải trọng và moment uốn mà dầm phải chịu.

Vật liệu: Vật liệu chế tạo dầm cần có độ bền và độ dẻo dai cao, thường là thép hoặc bê tông cốt thép.

Tải trọng: Các tải trọng tác dụng lên dầm, bao gồm tải trọng tĩnh (như trọng lượng của chính dầm) và tải trọng động (như gió, động đất), cần được tính toán kỹ lưỡng.

Điểm cố định: Điểm cố định phải đủ chắc chắn để chịu lực và moment uốn mà dầm tạo ra.

U Consol là một thiết bị hữu ích và quan trọng trong việc nâng cao hiệu suất và đảm bảo an toàn cho các công trình xây dựng.

Mọi chi tiết mua kích u console xin liên hệ.

Khi mua U chống chuyền, nên kiểm tra:

• Đúng quy cách ống, bản U console, chốt khóa

• Mối hàn, ke gia cường chắc chắn

• Khả năng tương thích với xà gồ, cây chống, hệ giáo

• Nguồn gốc thép và phương án chống gỉ

• Tải trọng sử dụng theo bản vẽ biện pháp thi công

Một số trang bán hàng có nêu tải trọng làm việc tham khảo, nhưng mức chịu lực thực tế còn phụ thuộc cách bố trí, khoảng cách chống, nền neo và thiết kế tổng thể, nên không nên chỉ nhìn vào một thông số quảng cáo để quyết định.

Kích U console / U chống chuyền là phụ kiện quan trọng trong thi công cốp pha, giàn giáo và chống sàn ở các vị trí mép ngoài hoặc thiếu điểm tựa. Theo giá niêm yết công khai tôi tìm được, mức giá tham khảo hiện ở khoảng 50.000–55.000 đồng/cái cho một số mẫu phổ thông; ngoài ra nhiều đơn vị vẫn để “liên hệ báo giá” do sản phẩm thường được gia công theo quy cách riêng.
